用于检查模压管密封件的视觉检测系统

检测双滴模塑塑料和橡胶110和160mm管密封件。

客户
Wavin Limited成立于1962年,是英国领先的建筑,建筑和公用事业市场的水管理,管道,加热和排水系统供应商。Wavin在建筑业内备受尊重的建筑行业,在OSMA,Hepworth,HEP2O,Thermobo,Intesio和Certus品牌下拥有广泛的产品组合。

客户产品
在Chippenham Plant Wavin生产各种各样的零件,但需要三个检测和包装系统110mm和160毫米的管道密封产品。这些密封件在地下和地下推动的管道产品的末端夹在诸如引流和污水装置的联轴器,T片段和肘部的底部。在组装之前必须检查密封,因为在装配后无法检查一些关键区域。该零件以各种颜色生产,包括赤陶,棕色,灰色,白色和黑色,并由橡胶(TPE)内的聚丙烯外部(PPE)组成。

我们的伙伴
由于该项目还涉及包装零件Fisher Smith与萨福克自动化公司PCE自动化有限公司合作,生产完整的系统,Fisher Smith设计,安装和调试视觉系统元素

问题
这些部件需要检查零件的OD的正确尺寸,橡胶的ID橡胶的ID和双拍过程的两个部分的完整性。完整性测试包括闪光灯,短射,翘曲和拖动的检查。零件在30秒循环上一次成型8,因此检查系统必须每3秒每隔3秒检查一个部件,并且填料系统需要每25秒打包8个分层部件,以确保它可以保持在模制过程之外。这些部件的具体问题之一是黑色PPE,其提供与黑色橡胶形成对比,这对比是检查TPE的OD,用于闪光,短和尺寸。

解决方案概述

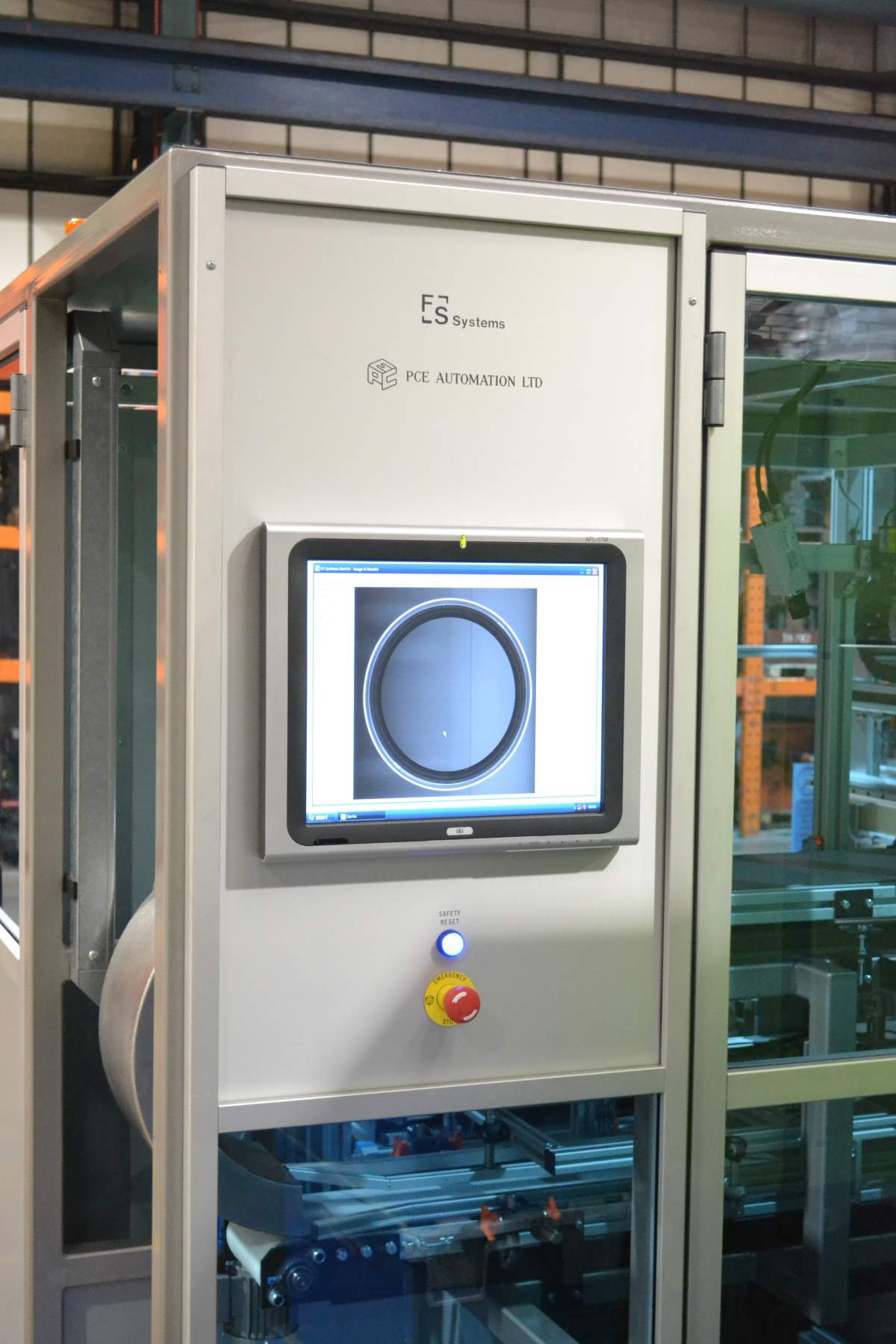

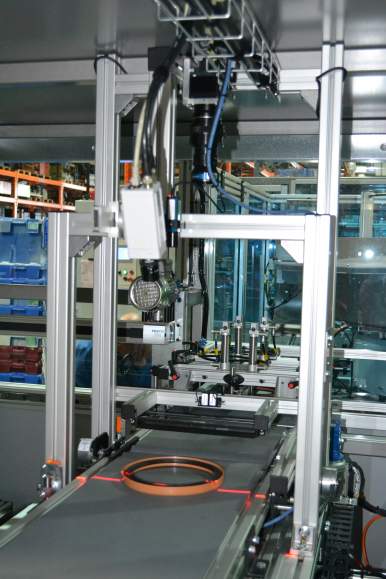

Fisher Smith选择了一个基板跑步者4K线扫描摄像头,顶部和背光(通过传送带)为最准确的检查提供图像,而选择了病的游侠3D相机检查诸如经纱和拖动等功能在黑色部件上的闪光灯,短期检查。这些相机与Fisher Smith Genvis PC的检查系统相互界面,这反过来完全充分利用了来自MVTEC GmbH的行业领先的Halcon图像处理库

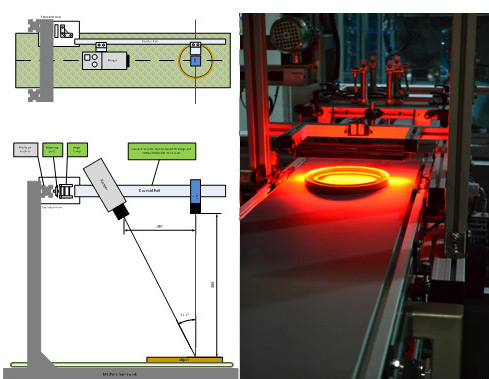

3D相机/激光配置

技术亮点


Genvis广泛使用图像分割技术,使用复杂的阈值和预先滤波技术分解图像。这些技术用于直接从图像中提取感兴趣的区域,以使得能够在这些动态和自适应区域中进行紧密的公差测试。这些特别适用于闪光和短枪检查任务。
Sick Ranger 3D摄像机的图像直接导入GenVIS,可以用作3D图像,其中通过图像高度替换光强度信息。根据该信息,上述类似的技术可用于从图像中提取感兴趣的区域以检查3D具体标准,例如在黑PPE部件上拖动,翘曲和闪光/短射击。
